Torrhängd isoleringsintegrerad skiva

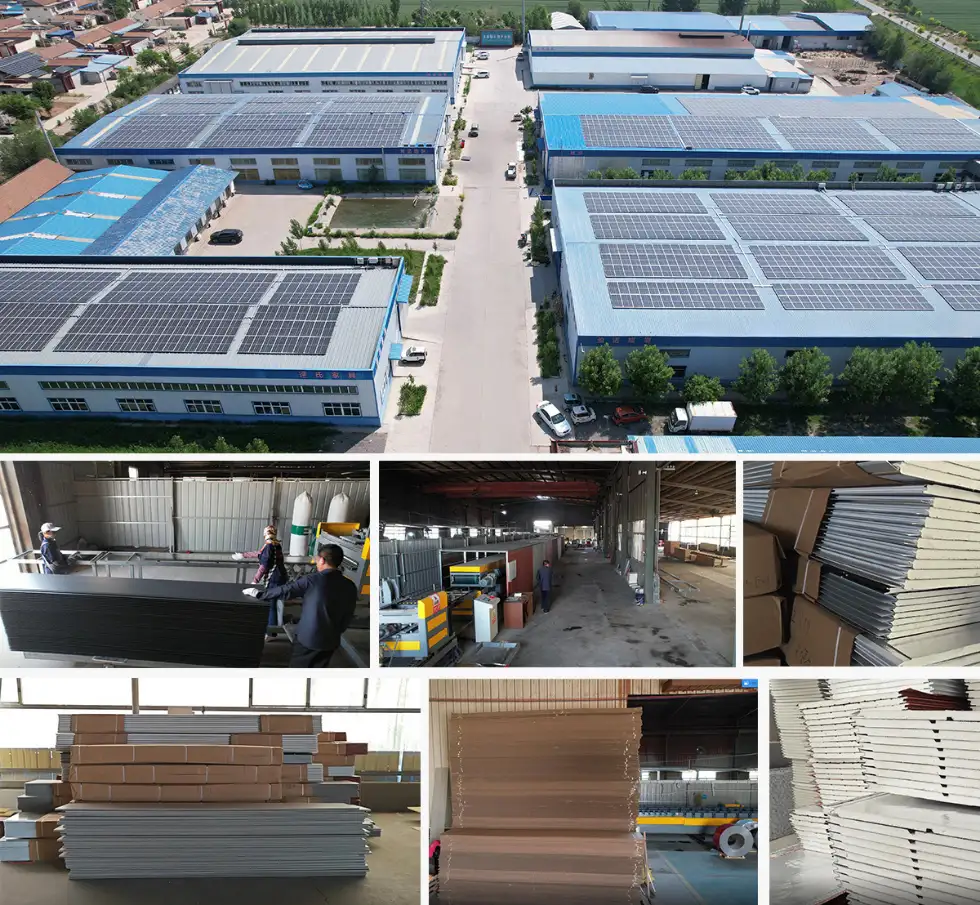

Jason Building Materials erbjuder högkvalitativa torrhängda isoleringsbrädor. Tillgängliga via direkt fabriksförsäljning och grossist, tillhandahåller vi skräddarsydda lösningar skräddarsydda för specifika byggprojekt.

Produktfördelar

1. Integrerad ytterväggsisolering och dekoration

Traditionella ytterväggsprojekt kräver ofta separat hantering av isolering, skyddande och dekorativa lager; Däremot konsoliderar den torrhängda isoleringsskivan dessa flera funktioner till en enda enhetlig produkt.

2. Lämplig för snabb ytterväggskonstruktion

Panelerna bearbetas och lamineras i fabrik, med installationen i första hand med torrhängningsmetoder på plats.

Detta system är särskilt väl lämpat för nybyggnation, prefabricerade byggnader, energieffektiva ombyggnader av befintliga strukturer och projekt med snäva byggplaner.

3. Enklare standardisering av fasadestetik

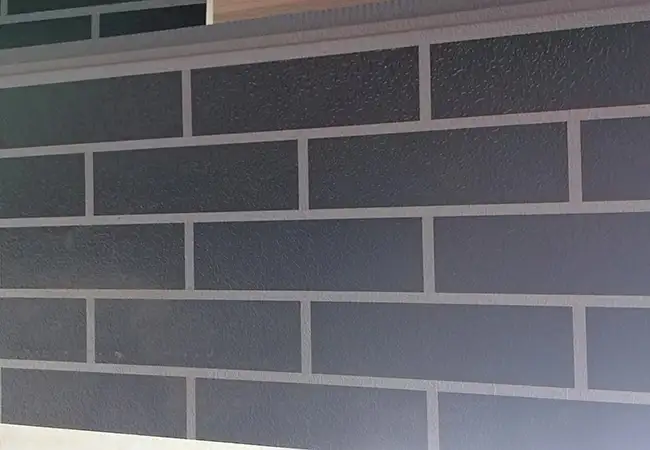

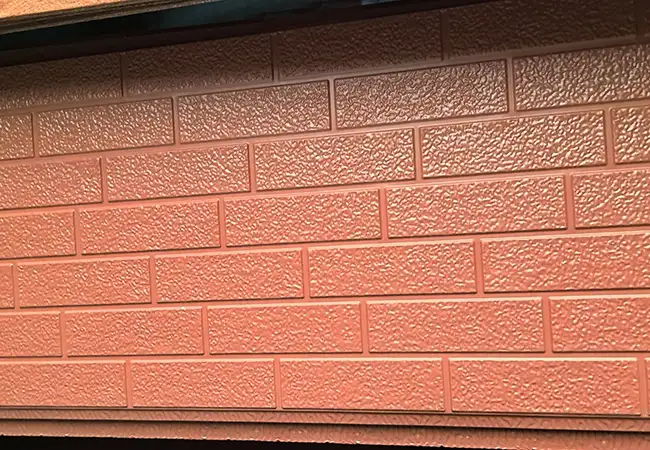

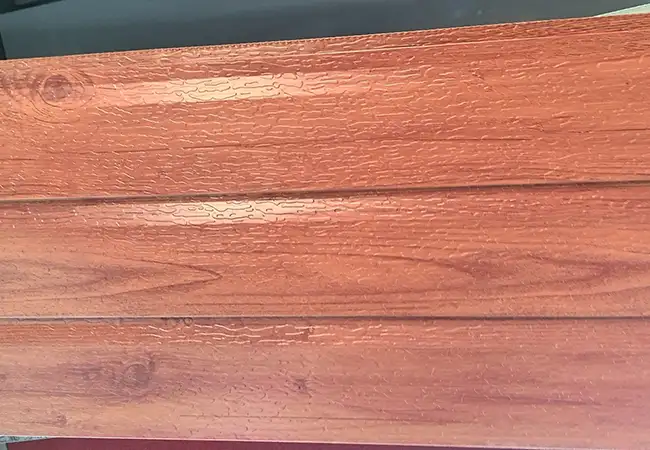

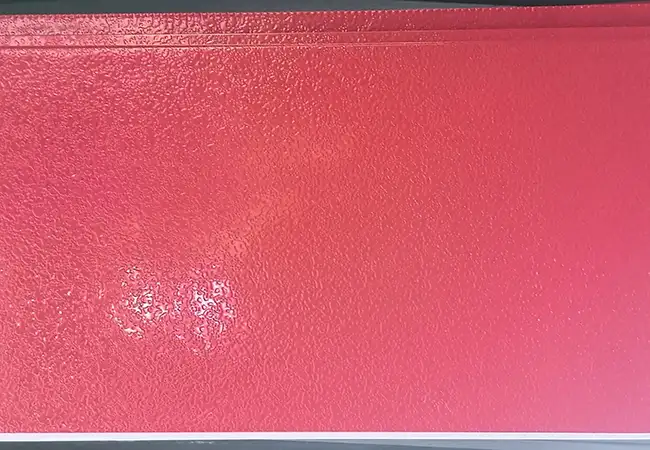

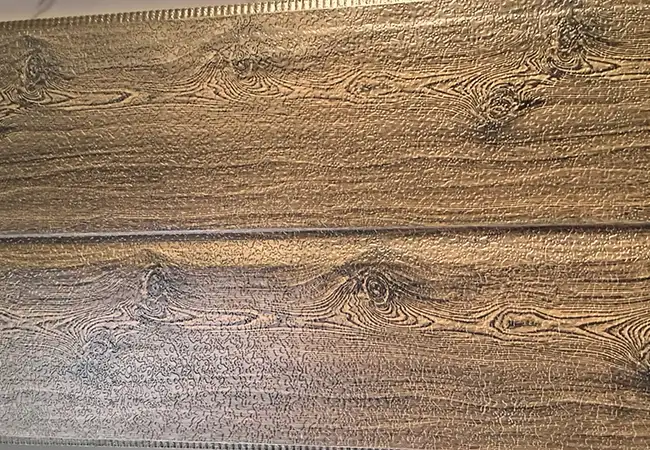

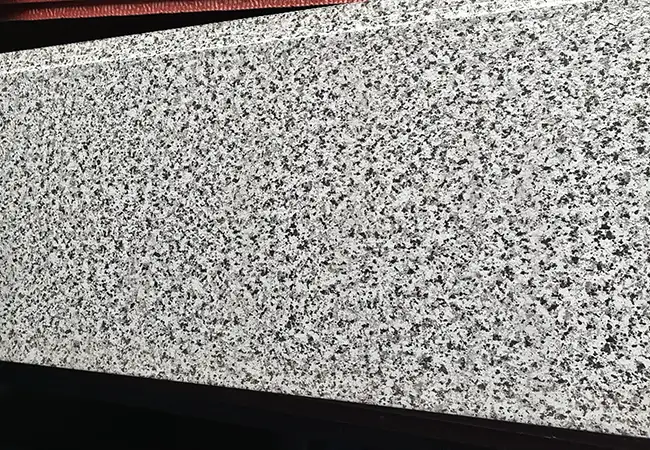

Eftersom det dekorativa ytskiktet är färdigbehandlat i fabriken kan färg, textur, dimensioner och yteffekter konsekvent kontrolleras under massproduktion.

Költorrhängande systemkomponent

Torrhängningssystemet består av följande komponenter:

Huvudkölen: Fyrkantsrör av galvaniserat stål (vanligtvis 40×40×2 mm eller 50×50×2,5 mm), fäst på väggen med vinkelfästen. Vertikaliteten justeras vid kölinstallation.

Hängmontering: Inklusive startbitar, hängare och justeringsbitar. Hängmaterial är aluminiumlegering eller rostfritt stål, med inte mindre än4 hängareper bräda.

Ankarbultar: Rostfria expansionsbultar. Borrhålsdiameter matchar bultspecifikationerna, ingjutningsdjup ≥40 mm.

Ventilationshålrum: Luftskiktsmellanrum bildat av költjocklek, i allmänhet20 – 40 mm, effektivt släpper ut ackumulerad fukt från väggen för att förlänga väggens livslängd.

Senare underhåll: Torrhängningssystemet stöder demontering av enkelbräda. Regelbunden inspektion rekommenderas varje2 år, med fokus på korrosion av hängare och åldrande av tätningsmedel. Byt ut omedelbart när problem upptäcks.

Definition av Dry-Hung Insulation Integrated Board

Torrhängd isolering integrerad skiva är en värmeisolerande dekorativ panel installerad med hjälp av torrhängande metallkölteknik. Skillnaden mot bindnings-förankringsmetoden är: skivan klistras inte direkt på väggen, utan fästs på metallkölen genom hängare, med ett hålrum kvar mellan skivan och väggen. Fördelen med denna konstruktionsmetod är att fukt inuti väggen kan ledas ut genom hålrummet, utan att ansamlas i isoleringsskiktet och orsaka prestandaförsämring. Samtidigt är lastvägen för det torrhängande systemet tydlig och bestämd - lasten från varje bräda överförs genom hängare till kölramen och sedan från kölen till huvudstrukturen.

Tekniska specifikationer för torrhängande system

Kölspecifikation:Fyrkantsrör i galvaniserat stål 40×40×2 mm eller 50×50×2,5 mm

Kölavstånd:Vertikal @600mm, horisontellt avstånd enligt skivhöjd

Hängmaterial:Aluminiumlegering (6063-T5) eller rostfritt stål (304)

Lastkapacitet för enkel hängare: ≥ 1,0 kN(säkerhetsfaktor ≥ 3)

Ventilationshålets bredd:20 – 30 mm (bestäms av költjocklek)

Seismiskt betyg:Med olika kölspecifikationer, kan möta6-8 graderseismisk befästning

Tillämpliga projekt

Super höghus(Höjd ≥ 100m): Högt vindtryck med strikta säkerhetskrav; mekaniskt förankringssystem är mer tillförlitligt

Kustbyggnader: I miljöer med hög saltstänk minskar hålrumsventilation fuktansamling och fördröjer korrosion

Gammal byggnadsrenovering som kräver originalväggbevarande: Hängbrädor skadar inte ursprungliga ytterväggar och påverkar inte normal användning

Komplexa byggnadsformer: Kräver köljusteringsutrymme i flera riktningar för att kompensera för väggojämnheter

High-End kommersiella byggnader: Projekt med höga krav på monteringsprecision och fasadeffekt

Anpassningsinstruktioner

Anpassning av torrhängningssystemet inkluderar huvudsakligen:

Köllayout:Kölavstånd och specifikationer bestäms utifrån byggnadsfasadvindlastberäkningar. Kölparametrar kan variera för olika golv och höjder.

Typ av hängare:Tre hängare tillgängliga -Justerbara hängarelämplig för befintliga byggnader med allmän planhet,Fasta hängarelämplig för nya byggnader med plana väggar,Isolering integrerade hängarelämplig för prefabricerade isoleringsskivor.

Isoleringsskiktets tjocklek:Kavitets bredd kan justeras mellan20 – 40 mmenligt isoleringsdesignkraven.

Alla metallkontakter är behandlade med varmförzinkning eller Dacromet rostskydd före leverans.

Support efter försäljning

Jason Building Materials erbjuder följande support efter försäljning:

- Ett gratis uppföljningsbesök inom6 månaderefter avslutad acceptans att inspektera kölkopplingar och tätningsmedlets skick

- Garantitäckning inkluderar: brädets fysiska egenskaper (12 månader), metallhängare och korrosionsbeständighet på köl (24 månader), kvarhållande av tätningselasticitet (12 månader)

- För underhållsbehov utöver garantin kan vi fortfarande tillhandahålla tillbehörsförsörjning och teknisk vägledning, endast debitering av materialkostnader

- För superhöghusprojekt som överstiger100m, garantitiden kan förlängas till24 månadergenom förhandling

Definition

Varför är rena limningssystem för ytterväggsisolering inte tillåtna på höghus? Eftersom vindtrycket ovanför 10:e våningen är3-5 gångerdet på marknivå, och det kan finnas fallrisker efter limets åldrande. Finns det en lösning som använder helt mekanisk fixering? Költorrhängningssystemet är en helmekanisk förankringslösning som inte är beroende av lim — varje bräda är fäst på metallkölen med4 – 6 hängare i rostfritt stål, varje hängare bär självständigt last med individuell kapacitet ≥1,0 kN.

Jämförelse av tre installationsmetoder

FAQ

F1: Vad är skillnaden mellan torrhängd isoleringsintegrerad skiva och bondad isoleringsskiva?

A1: Den största skillnaden är installationsmetoden. Torrhängda brädor fästs på väggen genom ett metallkölsystem med mekaniska hängare, vilket lämnar ett ventilationshålrum mellan brädet och väggen. Bondade skivor fästs direkt på väggytan. Den torrhängda metoden är mer tillförlitlig för höghus och tillåter byte av enbräda.

F2: Vad är ventilationshålet till för?

A2: Ventilationskaviteten tillåter att fukt inuti väggen släpps ut, vilket förhindrar ackumulering i isoleringsskiktet som skulle orsaka prestandaförsämring. Det hjälper också till att hålla väggen torr och förhindrar mögel och utslag.

F3: Kan torrhängda isoleringsintegrerade skivor användas på byggnader över 100m?

A3: Ja. Det torrhängda systemet är lämpligt för byggnader med obegränsad höjd. Med korrekt vindtrycksdesign och kölspecifikationer kan den användas på superhöghus. Garantin kan förlängas till 24 månader för projekt över 100m.
